EARTHQUAKE HAZARDS 我国地震概况 - 地震频发，震灾严重

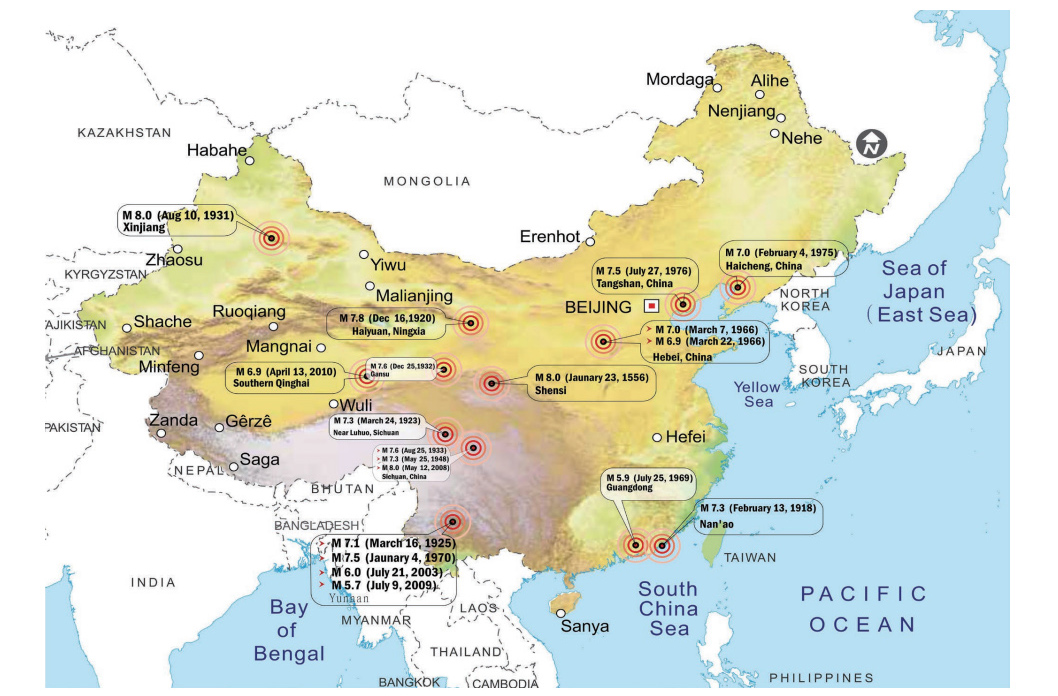

中国独特的地理板块结构决定地震多发因素

       中国是世界上地震活动强烈和地震灾害严重的国家之一。统计表明，世界上约35%的7级以上大陆地震发生在我国； 20世纪全球因地震死亡的120万人中，我国占59万。另外，我国有近1/3以上的国土位于 VII 度以上的高地震烈度区，而美 国 VII 度以上的髙烈度区仅占其国土面积的12%。1900到2007年间，我国大陆地区已经发生7.0至7.9级地震70次，8.0级 及以上地震6次，这些地震造成的灾害涉及28个省份，死亡59万人，伤残76万人，受灾达数亿人次。因而，积极开展防震 减灾，最大限度地减轻地震灾害应该是我国的基本国策之一。
机电系统抗震的必要性
1. 结构抗震发展十分成熟，非结构构件（机电系统）的抗震十分薄弱
       结构抗震发源于19世纪末，历经静力设计法，振型分解反应谱法，时程分析法，距今已有一百多年的历史，结构抗震 在建筑设计领域已经十分成熟。随着建筑结构与建筑材料的多样化，减震，隔震，震动控制技术在全球蓬勃发展，大大减 少了地震对结构的破坏影响。

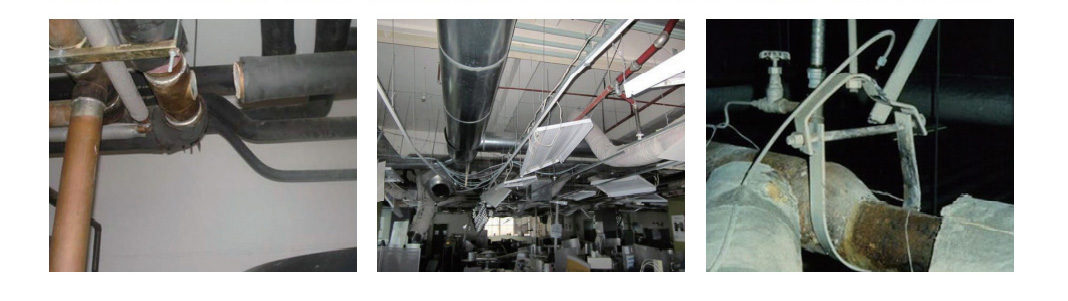

2. 机电系统在地震中遭受的损失严重        长期以来，建筑非结构组件都没有得到重视，通常不在结构工程师的设计范围内。据统计，地震中60%-70%的损失 是由非结构组件的设计缺失或安装不当造成的。抗震支吊架可在地震中为建筑机电工程设施给予可靠保护，减少损失。
SEISMIC FORTIFICATION RATING TABLE

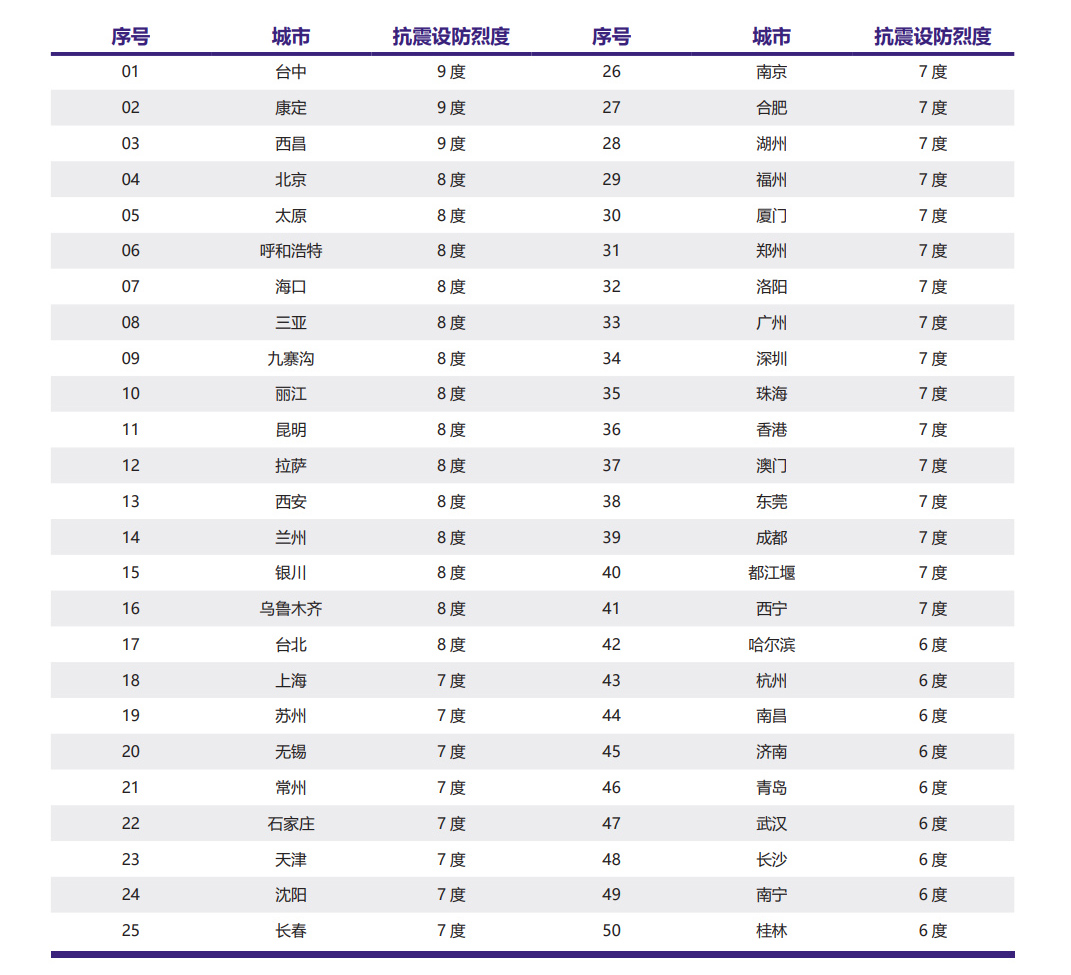

中国部分主要城市的抗震设防等级表
       2016年6月1日，国家正式发布第五代《中国地震动参数区划图》，相较于现行的第四代区划图有三大变化：一是扩 大了设防范围，取消了不设防地区，实现了全国抗震设防全覆盖；二是提高了抗震设防标准，抗震设防烈度有所提高；三 是增强了可操作性，将地震动参数明确到了镇街。
BUILDING CONSTRUCTION PROJECT
楼房建筑项目

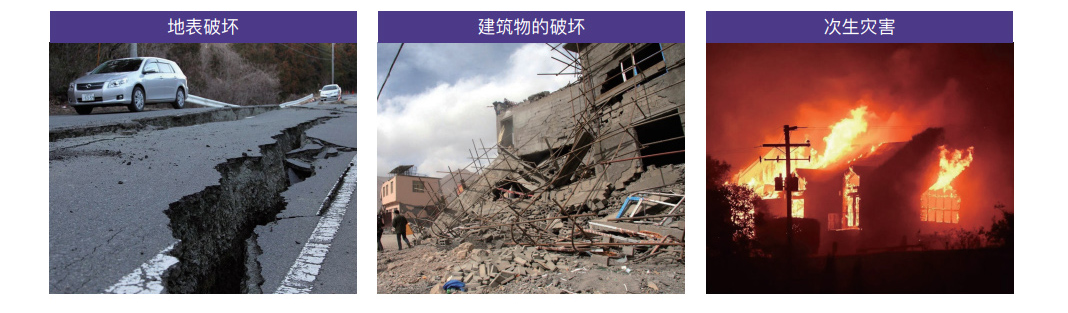

1. 地震的破坏作用主要表现为三种形式
2. 结构抗震发展十分成熟，非结构构件（机电系统）的抗震十分薄弱
        结构抗震发源于 19 世纪末，历经静力设计法，振型分解反应谱法，时程分析法，距今已有一百多年的历史，结构抗 震在建筑设计领域已经十分成熟。随着建筑结构与建筑材料的多样化，减震，隔震，震动控制技术在全球蓬勃发展，大大 减少了地震对结构的破坏影响。

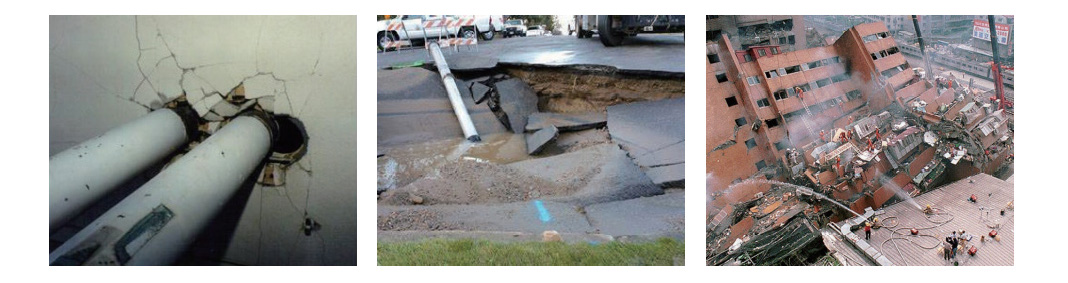

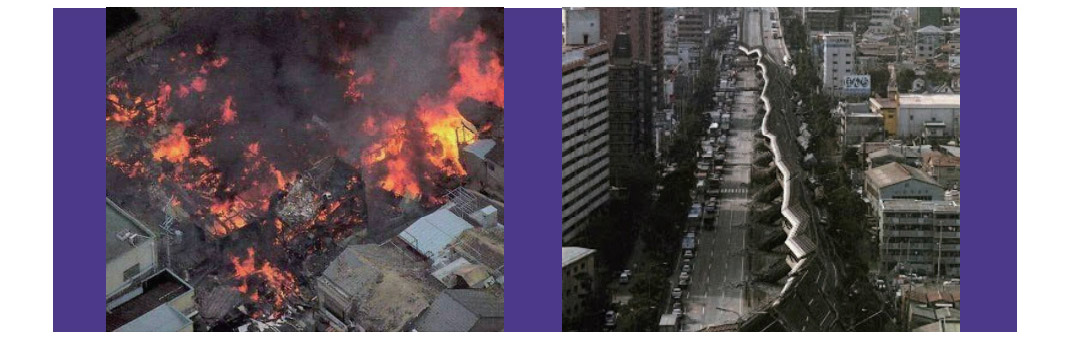

3. 机电系统在地震中遭受的损失严重
       长期以来，建筑非结构组件都没有得到重视，通常不在结构工程师的设计范围内。据统计，地震中 60%- 70% 的损 失是由非结构组件的设计缺失或安装不当造成的。抗震支吊架可在地震中为建筑机电工程设施给予可靠保护，减少损失。
案例1
案例2
BUILDING E&M SEISMIC DESIGN CODE 建筑机电抗震相关规范

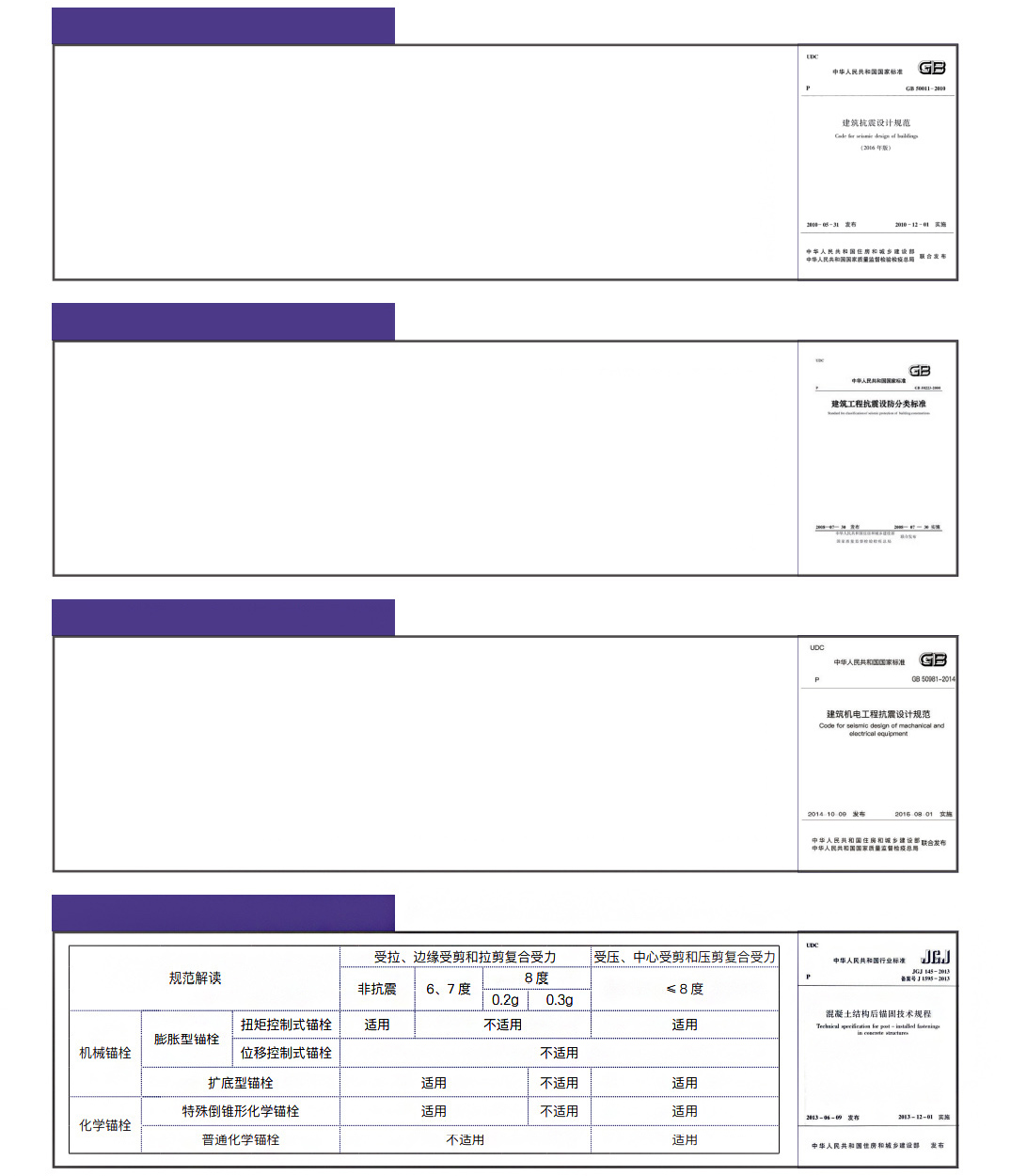

1、GB 50011-2010 建筑抗震设计规范 (2016)
2、GB 50223-2008 建筑工程抗震设防分类标准
3、GB 50981-2014 建筑机电工程抗震设计规范
4、JGJ145-2013 混凝土结构加锚固技术规程
1.0.2、抗震设防烈度为 6 度及以上地区的建筑，必须进行抗震设计 3.7.1、非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计 3.7.2、非结构构件的抗震设计，应由相关专业人员分别负责进行 13.4、 建筑附属机电设备支架的基本抗震措施 13.4.2、条文对无抗震设防要求的附属机电设备的支架进行了规定 13.4.3、建筑附属机电设备支架应具有足够的刚度和强度，其与建筑结构应有可靠的连接和锚固，应使设备在
            遭遇设防烈度地震影响后迅速恢复运转 附录 A 我国主要城镇抗震设防烈度、设计基本地震加速度和设计地震分组
1.0.3、抗震设防区的所有建筑工程应确定其抗震设防类别新建、改建、扩建的建筑工程，其抗震设防类别不应低于本标准的规定 3.0.2、建筑工程应分为以下两个抗震设防类别 1. 特殊设防类 : 指使用上有特殊设施，涉及国家公共安全的重大建筑工程和地震时可能发生严重次生灾害 等重大灾害后果，需要进行特殊设防的建筑。简称甲类 2. 重点设防类 : 指地震时使用功能不能中断或需尽快恢复的生命线相关建筑，以及地震时可能导致大量人员伤亡等重大灾害后果，需要提高设防标准的建筑。简称乙类 3.0.3、各抗震设防类别建筑的抗震设防标准，应符合下列要求： 2. 重点设防类 , 应按高于本地区抗震设防烈度一度的要求加强其抗震措施 3. 特殊设防类 , 应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施
1.0.4、抗震设防烈度为 6 度及 6 度以上地区的建筑机电工程必须进行抗震设计 4.1.2、室内给水、热水以及消防管道管径大于或等于 DN65 的水平管道 5.1.3、矩形截面面积大于等于 0.38 m2和圆形直径大于等于 0.7m 的风道可采用抗震支吊架 5.1.4、防排烟风道、事故通风风道及相关设备应采用抗震支吊架 7.1.2、对于内径不小于 60mm 的电气配管及重力不小于 150N/m 的电缆梯架、电缆槽盒、母线槽均应进行抗震设防 8.1.3、组成抗震支吊架的所有构件应采用成品构件，连接紧固件的构件应便于安装
5、16D707-1 建筑电气设施抗震安装
6、16D707-1 建筑电气设施抗震安装
ACCEPTANCE PROCEDURE 验收规程
1、GB/T 37267-2018 建筑抗震支吊架通用技术条件
2、CECS 420 -2015 抗震支吊架安装及验收规程
编制说明 电气抗震设施实施要点 电气设备抗震 抗震支吊架（桥架和母线） 连接构件 综合抗震支吊架 抗震计算
C 型槽钢截面技术参数 水管侧向、纵向抗震支吊架选用与安装 风管侧向、纵向抗震支吊架选用与安装 电缆桥架侧向、纵向抗震支吊架选用与安装 综合管线侧向、纵向抗震支吊架选用与安装 安装节点大样图
（1） 本标准规定了建筑机电设备抗震支吊架的术语和定义、分类和标记、材料、要求、试验方法、检测 规则、标志、 包装、运输和储存等 （2）本标准适用于以地震力为主要荷载，建筑抗震设防烈度 6 度 ~9 度的建筑机电设备抗震支撑设施 （3）外观及尺寸工差的测试 （4）部件荷载性能的测试 （5）组件荷载性能的测试 （6）防腐性能的测试
(1) 明确了规程的适用于以地震力为主要荷载，建筑抗震设防烈度为 6 度至 9 度的建筑机电工程设施抗震支吊架安装及 验收 ; (2) 抗震支吊架材料、规格、要求均应符合现行行业标准 << 建筑机电设备抗震支吊架通用技术条件 >> CJ/T 476 的规 定，并附有检测报告和出厂合格证 ; (3) 抗震支吊架的所有构件均应采用成品构件 ; (4) 抗震连接构件与建筑混凝土结构体连接的锚栓，应采用具有机械锁键效应的后扩底锚栓 ; (5) 抗震连接构件与钢结构连接，应采用专用夹具进行连接
CATEGORY 需要抗震的机电范畴
       1.0.2 本规范适用于抗震设防烈度 6 度至 9 度的建筑机电工程设施抗震设计，不适用于抗震设防烈度大 于 9 度或有特殊要求的建筑机电工程设施的抗震设计。        1.0.4 抗震设防烈度为 6 度及 6 度以上地区的建筑机电工程设施必须进行抗震设计。        1.0.5 对位于抗震设防烈度为 6 度地区除甲类建筑以外的建筑机电工程设施，可不进行地震作用计算。 注：本规范以下条文中，一般略去“抗震设防烈度”表叙字样，对“抗震设防烈度为 6 度、7 度、8 度、9 度”简 称为“6 度、7 度、8 度、9 度”。        3.1.6 建筑机电工程设施抗震设计应以建筑机构设计为基础，对其与建筑结构的连接构件和部件应采取 相应措施进行设防。对重力不超过 1.8KN 的设备或吊杆计算长度不超过 300mm 的吊杆悬挂管道，可不进行 设防。        4.1.2 管道的布置与敷设应满足下列要求：8 度、9 度地区的高层建筑的给水、排水立管其直线长度超过 50m 时宜采取抗震动措施，其直线长度超过 100m 时，应采取抗震动措施；        需要设防的室内给水、热水以及消防管道管径大于或等于 DN65 者，当其采用吊架固定时，应按本规范 第 8 章的要求设置放晃支架，其管段设置抗震支架与放晃支架重合处，可只设抗震支撑。        5.1.3 通风、空气调节风道的布置与敷设应满足下列要求： 矩形截面面积大于等于 0.38 ㎡和圆形直径大于等于 0.7m 的风道可采用抗震支吊架，风道抗震支吊架的 设置和设计应符合本规范第 8 章的要求。        5.1.4 防排烟风道、事故通风风道及其设备应采用抗震支吊架。        6.1.1 对于内径不小于 25mm 的燃气管道应进行抗震设计。        7.1.2 对于内径大于等于 60mm 的电气配管及重力大于等于 150N/m 的电缆梯架、电缆槽盒、母线槽均应 进行抗震设防。



                                                                                GB50981-2014《建筑机电工程抗震设计规范》的规定
SYSTEM OVERVIEW 系统概述
抗震支撑系统定义
      机电抗震支撑系统是牢固连接于已做抗震设计的建筑结构体的管路、槽系统及设备，以地震力为主要荷载的支撑系 统，原有一般意义的支吊架系统是以重力为主要荷载的支撑系统，这两种支撑系统的设置并不重复而是相辅相成的。台 湾成功大学建筑研究所黄乔俊以地震试验台振动台模拟南投县浦里镇一停车场喷淋管路得出的结论是：加装抗震支撑系 统管路的各点位移较未安装抗震支撑者降低 5-10 倍，有效的提高了管路系统的抗震性能。
研发历程
       早在 1947 年，美国消防联合协会NFPA13 首次规定建筑消防喷淋系统抗震设计方式。随后开始在给排水系统、电气系 统、通风空调系统、电梯安装系统等其他机电系统全面应用抗震减震技术，形成整套的建筑机电抗震系统。
       在 2008 年以前，国内机电领域没有抗震的概念。但是 5.12 汶川大地震后，建设部对原 GB50011-2001《建筑抗震 设计规范》先后两次进行紧急修订，在GB50011-2010 中 3.7.1 中首次提出建筑附属机电设备应进行抗震设计，但并未 对具体设计提供详细的规范要求。2014 年 10月9 日，国家正式颁布GB50981-2014《建筑机电工程抗震设计规范》， 国内机电领域抗震正式有了设计依据和标准。
DESIGN CONSIDERATIONS
抗震支架设计考虑因素
       建筑机电抗震支撑系统是根据抗震设防烈度、建筑类別、建筑高度、结构类型、变性特征、附属设备位置及运行要求 等综合考虑，合理设计后的科学体系。根据系统图纸设计确定抗震支架的安装位置和安装角度，支架具体构件如抗震连 接件，槽钢及螺杆等的搭配选用基于地震作用力的大小及安全系数的综合考虑。
       对于有隔振装置的设备，还要考虑防止设备和建筑结构发生谐振现象，进行综合考虑和设计。管道和设备与建筑结构 的连接，允许两者间有一定的相对位移。另外，热胀冷缩也是一个很重要的考置因素，处理热胀需要增加系统的柔性 ( 减小 刚度）。合理地协调热胀冷缩与地震力，也是技术的关键。抗震支撑加设的位置至关重要，位置不正确结果可能适得其 反。
       抗震支撑需在明确管道系统的振动特性的基础上，安装在能够均衡、显著地增强管道平面内的刚度的位置上，从而做 到力学合理的前提下，经济节约。

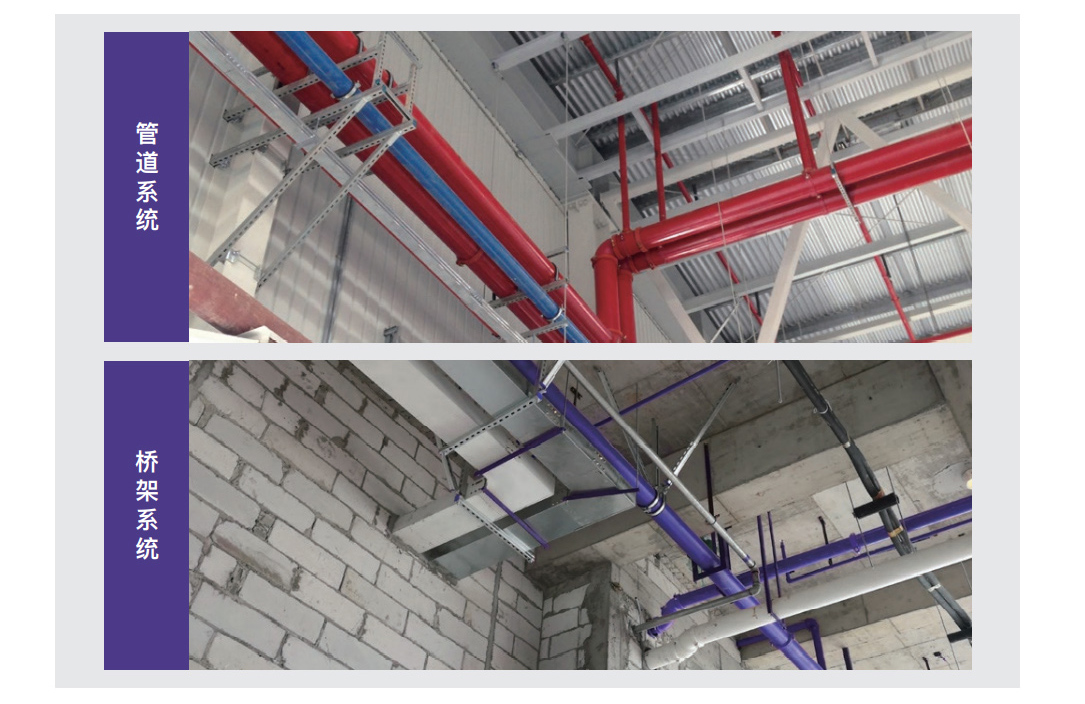

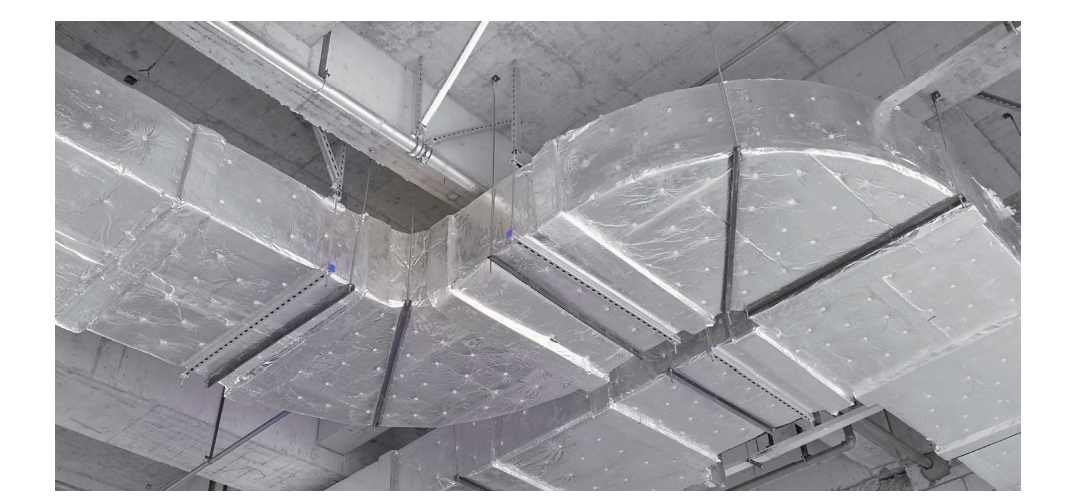

SEISMIC SUPPORT TYPE

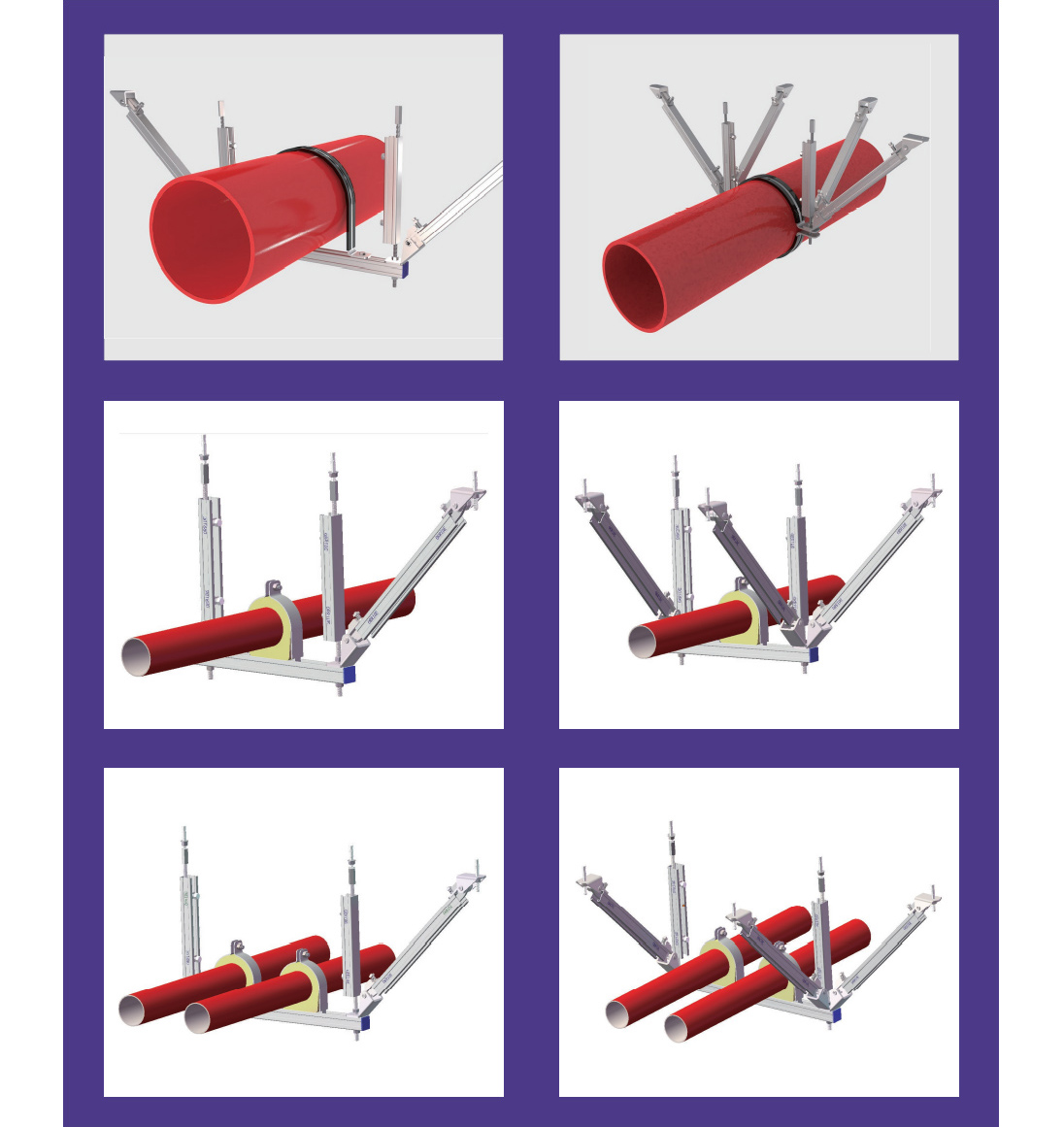

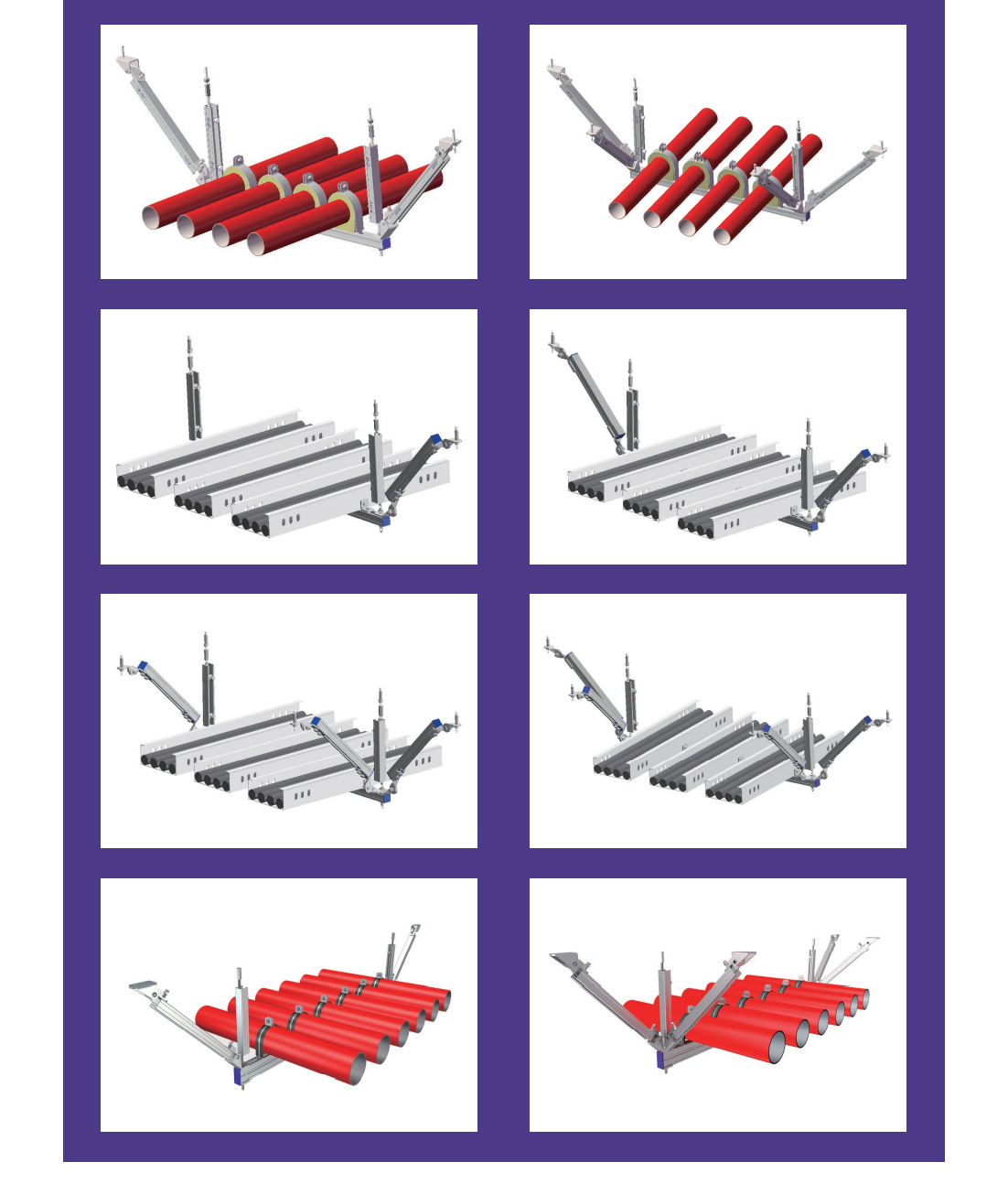

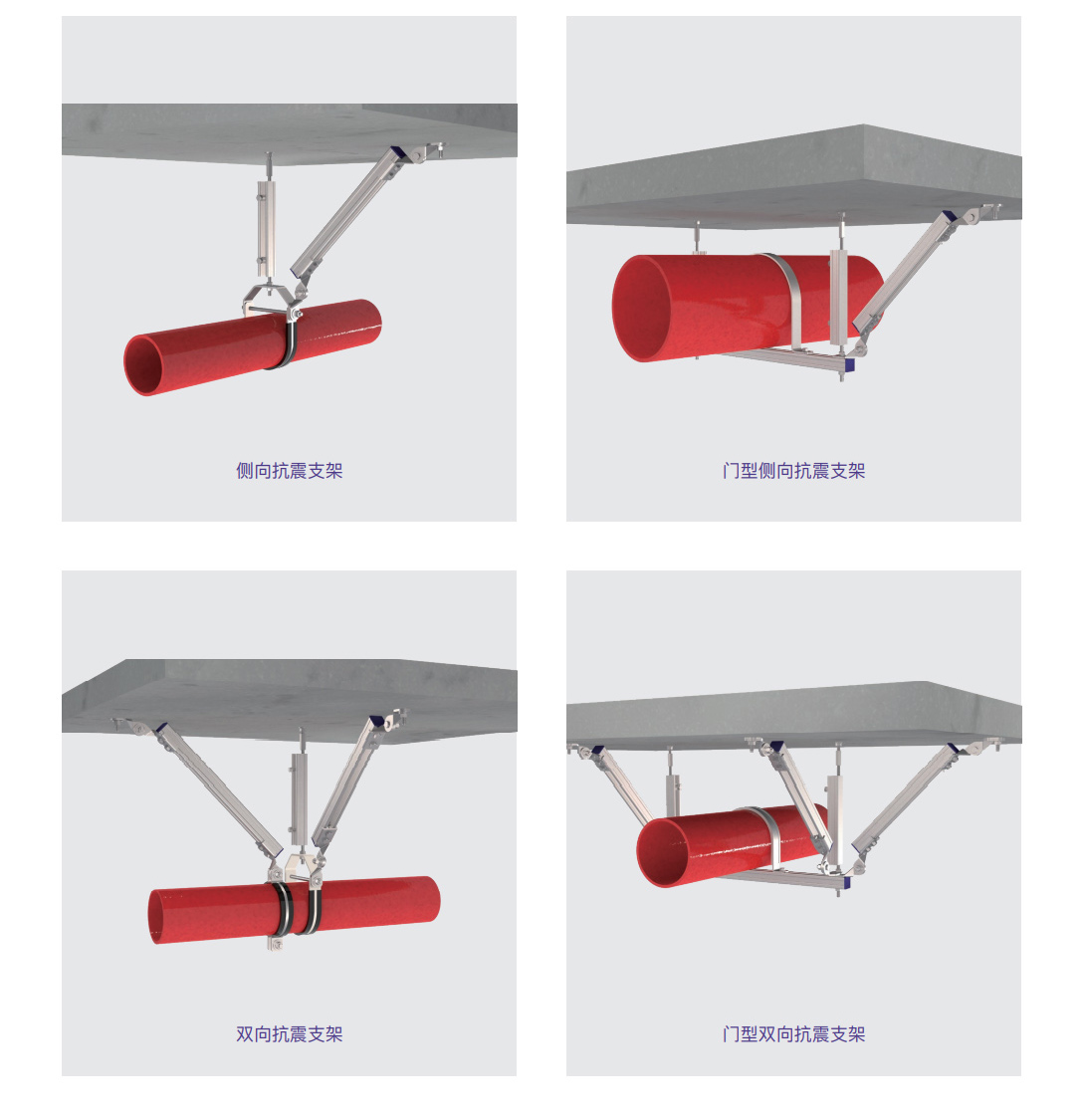

支撑类型

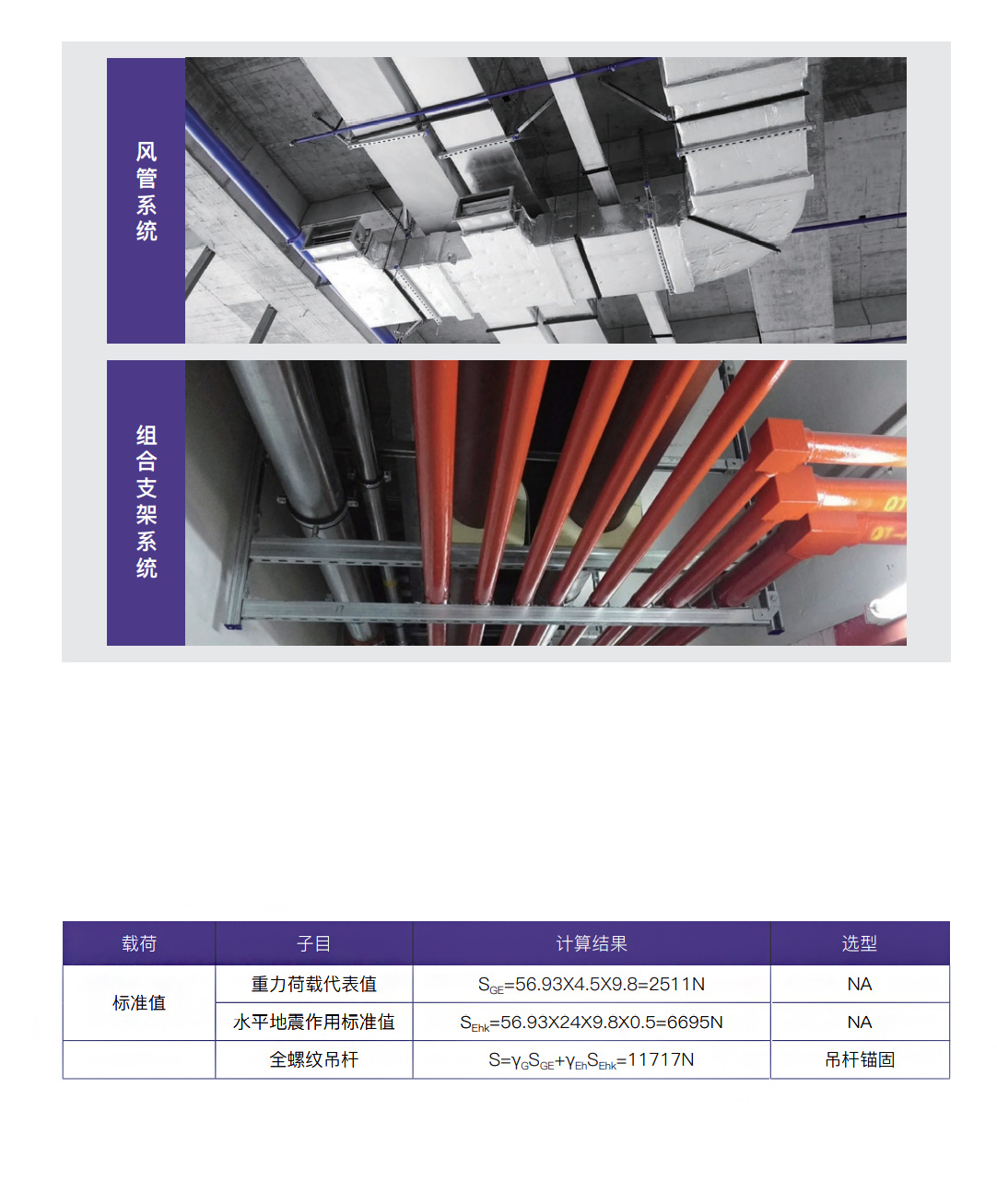

DESIGN CONSIDERATIONS 抗震支撑受力分析
抗震支撑受力范围划分，水平直管的侧向支撑间距不超过 12m，纵向支撑间距不超过 24m。
抗震支撑实际间距需根据水平地震作用，支撑承载力、 安装角度调整，直至各点均满足抗震荷载要求。
DISTRIBUTION DESIGN

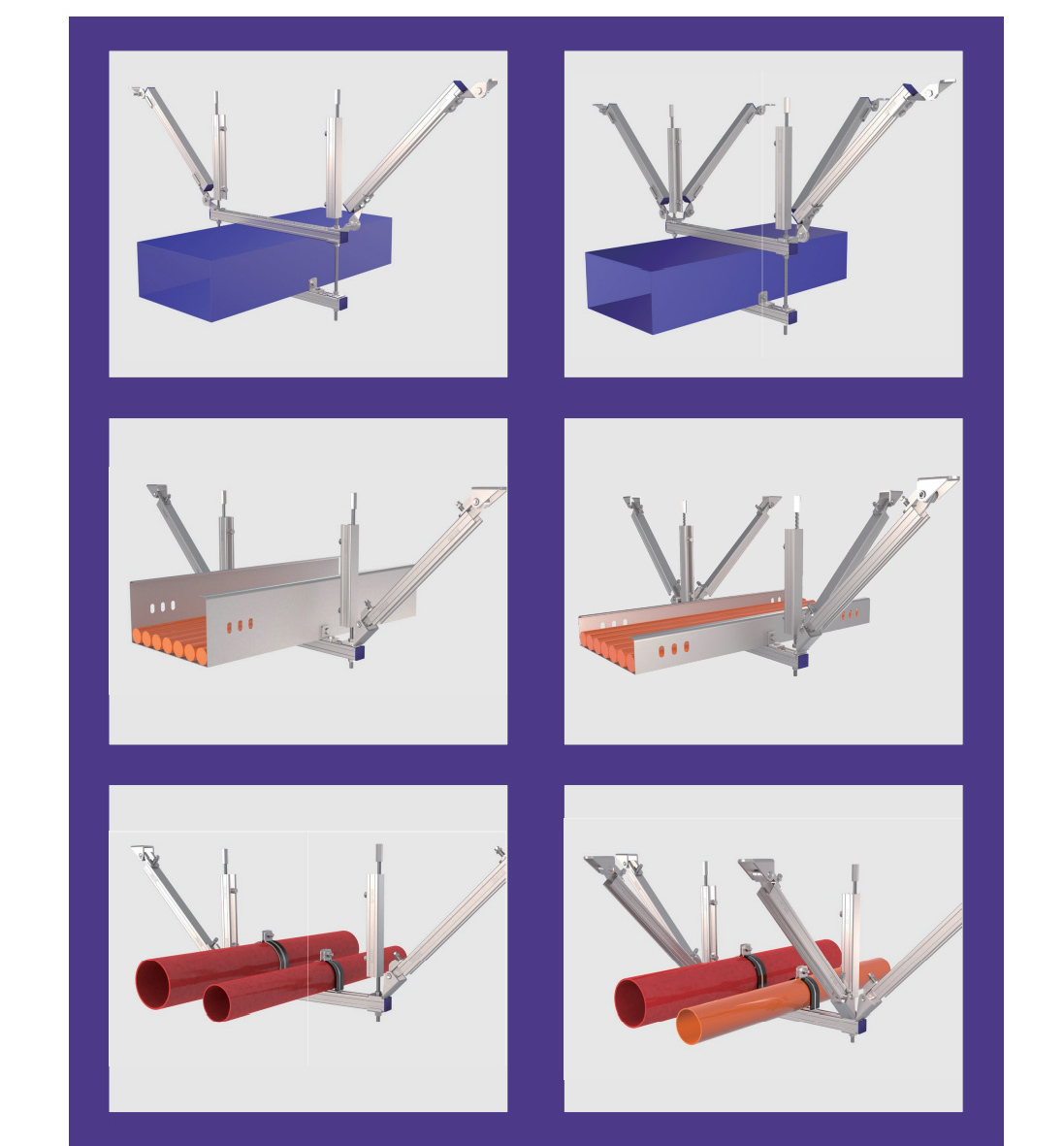

抗震支架结构设计
       确定抗震支吊架布置的具体位置，方便现场施工安装。适当组合各管线于门型吊架上，减少单管支吊架数量，合理利 用资源。
INSTALLATION DIAGRAM
参考安装图
