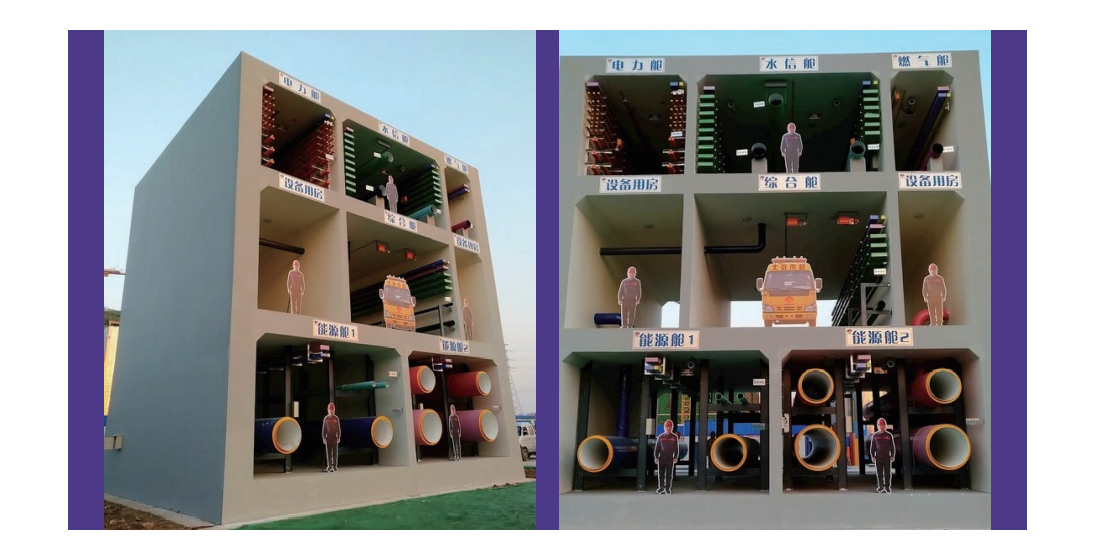

OVERVIEW 城市综合管廊概述
       城市综合管廊又称共同沟,它是在城市地下建造的市政公共隧道空间,将电力、通信、供水等市政公用管线,根据规划的要求集中敷设在一个构件内,实施统一规划、设计、施工和管理。彻底改变以往各个管道各自管理的零乱局面。管线需要维修时不用开挖道路,维修人员和工程车,只需要从检修通道进入地下管廊就可施工,既不影响路面交通,又能减少反复开挖导致的浪费,同时还有利于节约集约用地,减少路面井盖设施,降低管线维护成本,延长管线使用寿命。
       综合管廊属于“生命线工程”,建筑抗震设防烈度应提高一个等级,应按当地抗震设防烈度提高一个等级进行抗震设计,建筑机电系统需根据《建筑机电工程抗震设计规范》(GB50981-2014)和《建筑机电设备抗震支吊架通用技术条件》(CJ/T476-2015)进行严格的抗震设计,详细设计请咨询奥睿德专业工程师。
      “生命线工程” 涉及到维持城市生存功能系统和对国计民生有重大影响的工程,亦即城市生命线工程。城市生命线工程必须具备足够的抗震能力、灵活的反应能力和快速的恢复能力。
城市生命线工程主要包括: 1. 交通工程:如铁路、公路、港口、机场; 2. 通讯工程:如广播、电视、电讯、邮政; 3. 供电工程:如变电站、电力枢纽、电厂; 4. 供水工程:如水源库、自来水厂、供水管网; 5. 供气和供油工程:如天然气和煤气管网、储气罐、煤气厂、输油管道; 6. 卫生工程:如污水处理系统、排水管道、环卫设施、医疗救护系统; 7. 消防工程等等。
DEVELOPMENT PROCESS 城市综合管廊发展
1833
2015
2006
1994
       巴黎创造性地在地下大型排水管道 中布置了煤气、电力等管线,形成了早 期的共同沟。随后一些发达国家也相继 建设了共同沟,随着城市化的进程,共 同沟技术日臻完善。
       在中关村西区建成了我国大陆地区 第二条现代化的共同沟。该共同沟主线 长2公里,支线长1公里,包括水、电、 冷、燃气、通讯等市政管线。目前,上 海还建成了松江新城示范性地下共同沟 工程(一期)和“一环加一线”总长约6公 里的嘉定区安亭新镇共同沟系统。中国 与新加坡联合开发的苏州工业园基础设 施建设,经过10年的开发,地下管线走 廊也已初具规模。
      我国第一条规模较大、距离较长的 共同沟是位于上海浦东新区的张扬路共 同沟初步建成,它是国内共同沟建设的 一个标志。
       财政部、住建部联合下发了《关于 开展中央财政支持地下综合管廊试点工 作的通知》和《关于组织申报2015年地 下综合管廊试点城市的通知》,并组织 了2015年地下综合管廊点城市评审工 作。根据竞争性评审得分,排名在前10 的城市进入2015年地下综合管廊试点范 围。        2015年4月10日,财政部公布2015 年地下综合管廊试点城市名单公示:包 头、沈阳、哈尔滨、苏州、厦门、十 堰、长沙、海口、六盘水、白银等10城 市入围。

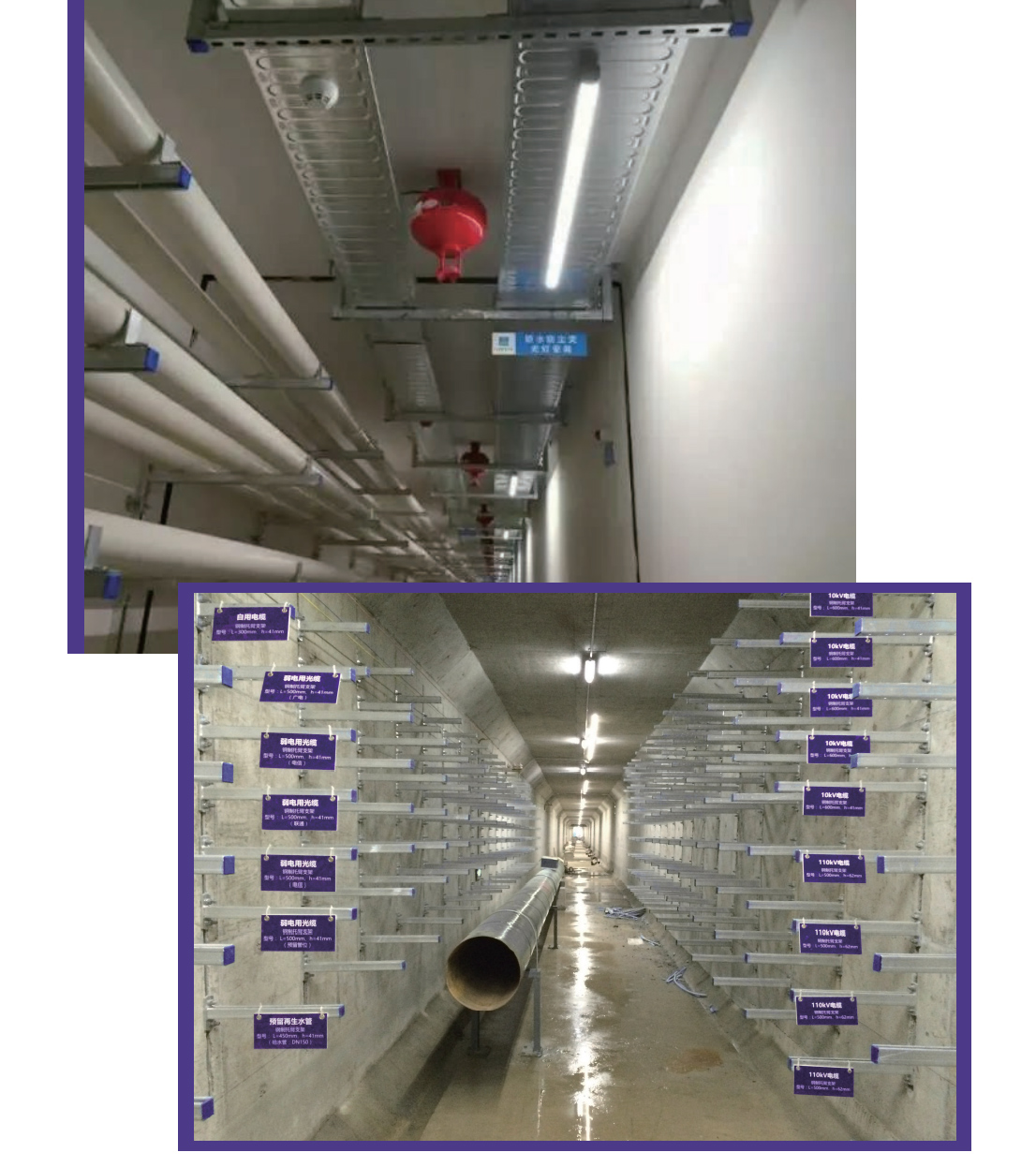

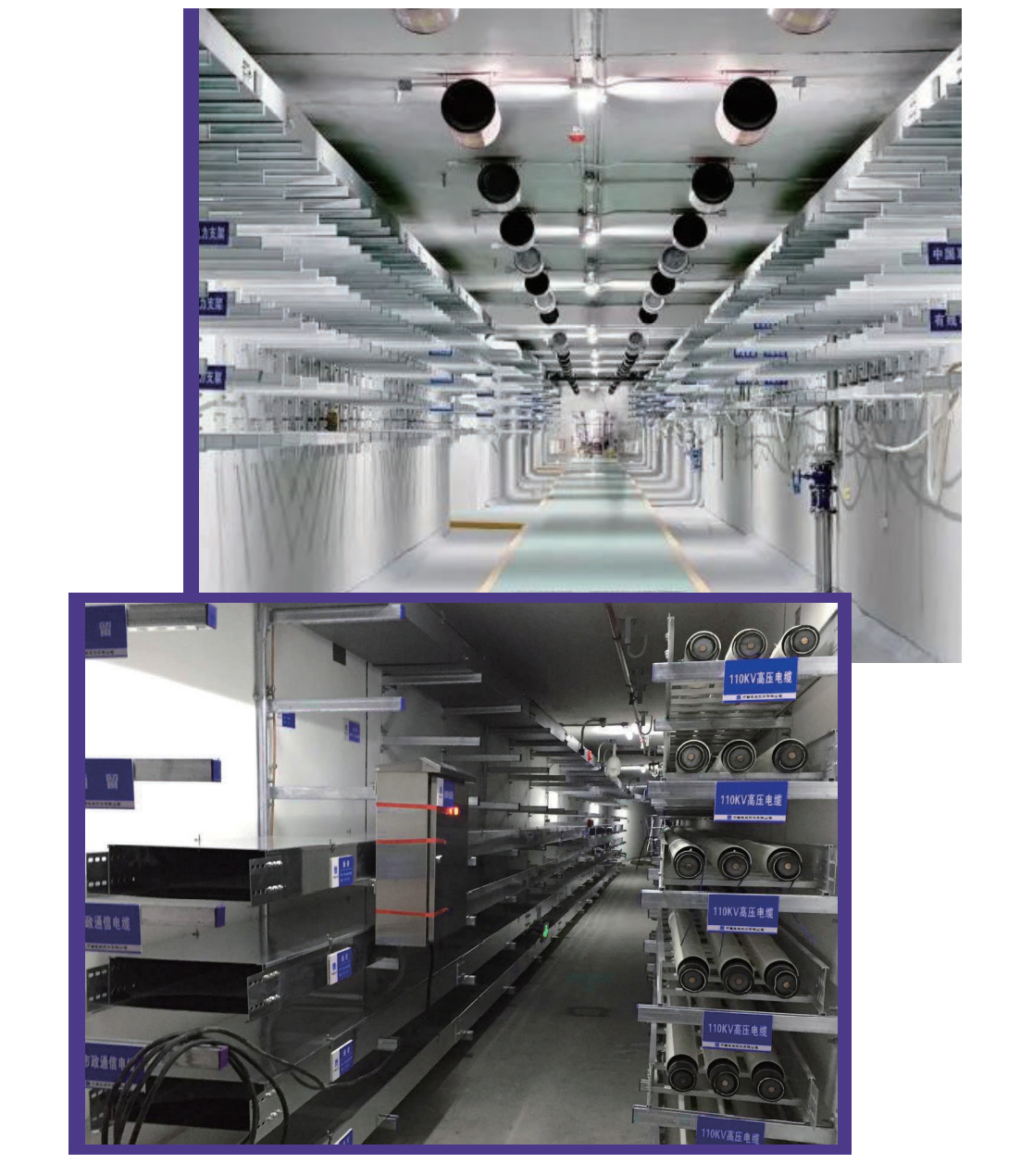

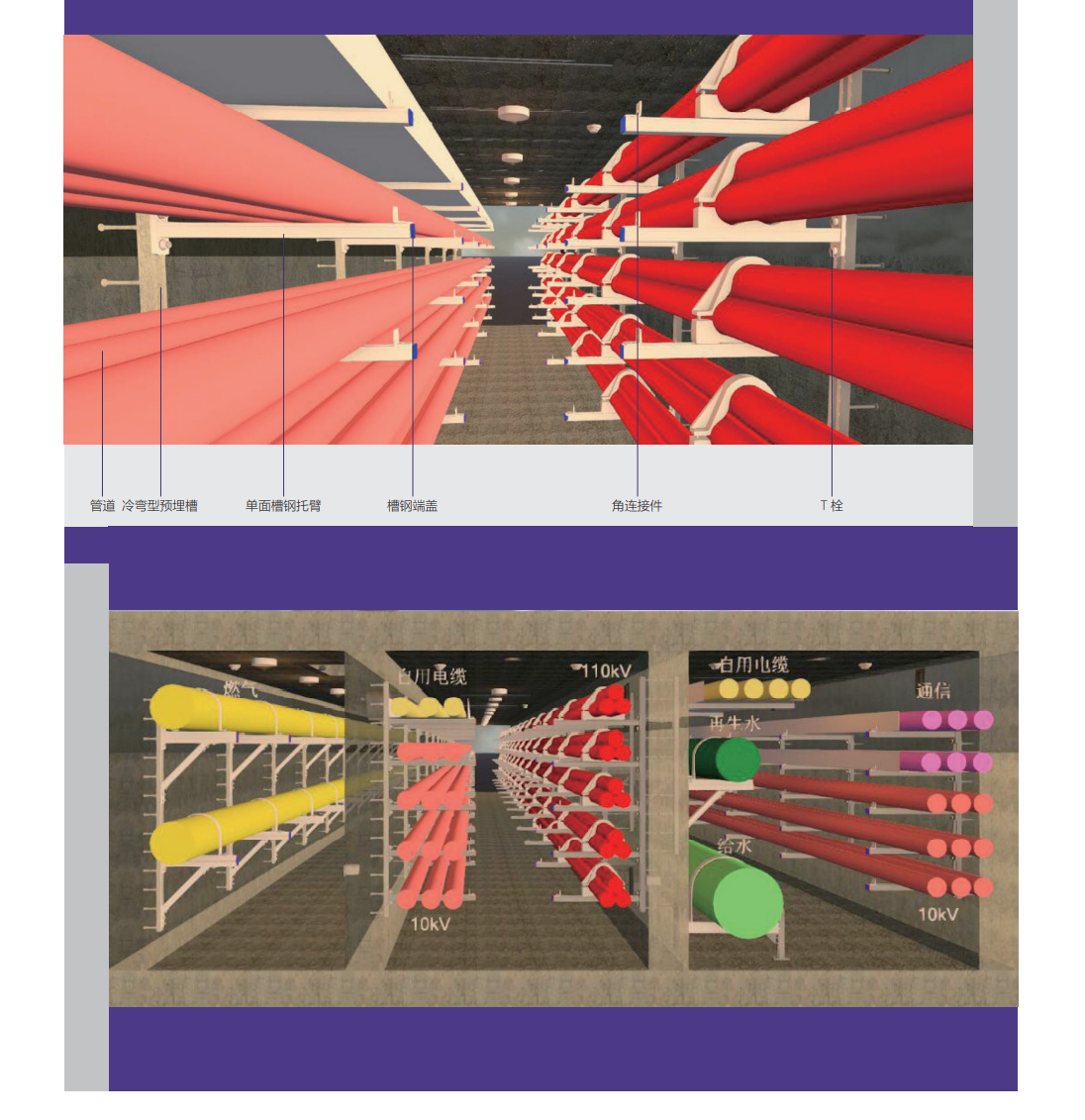

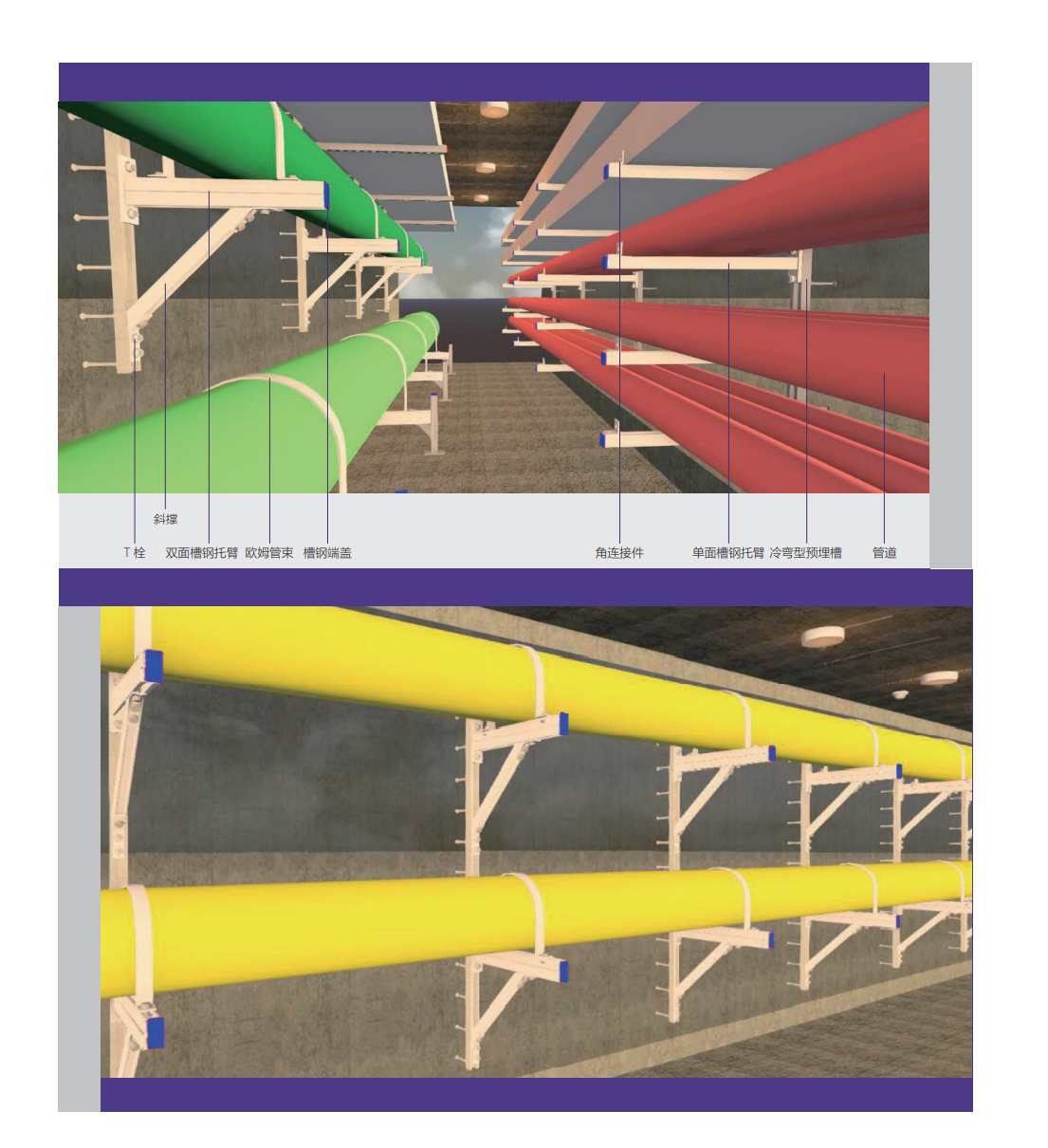

INSTALLATION DISPLAY
安装展示

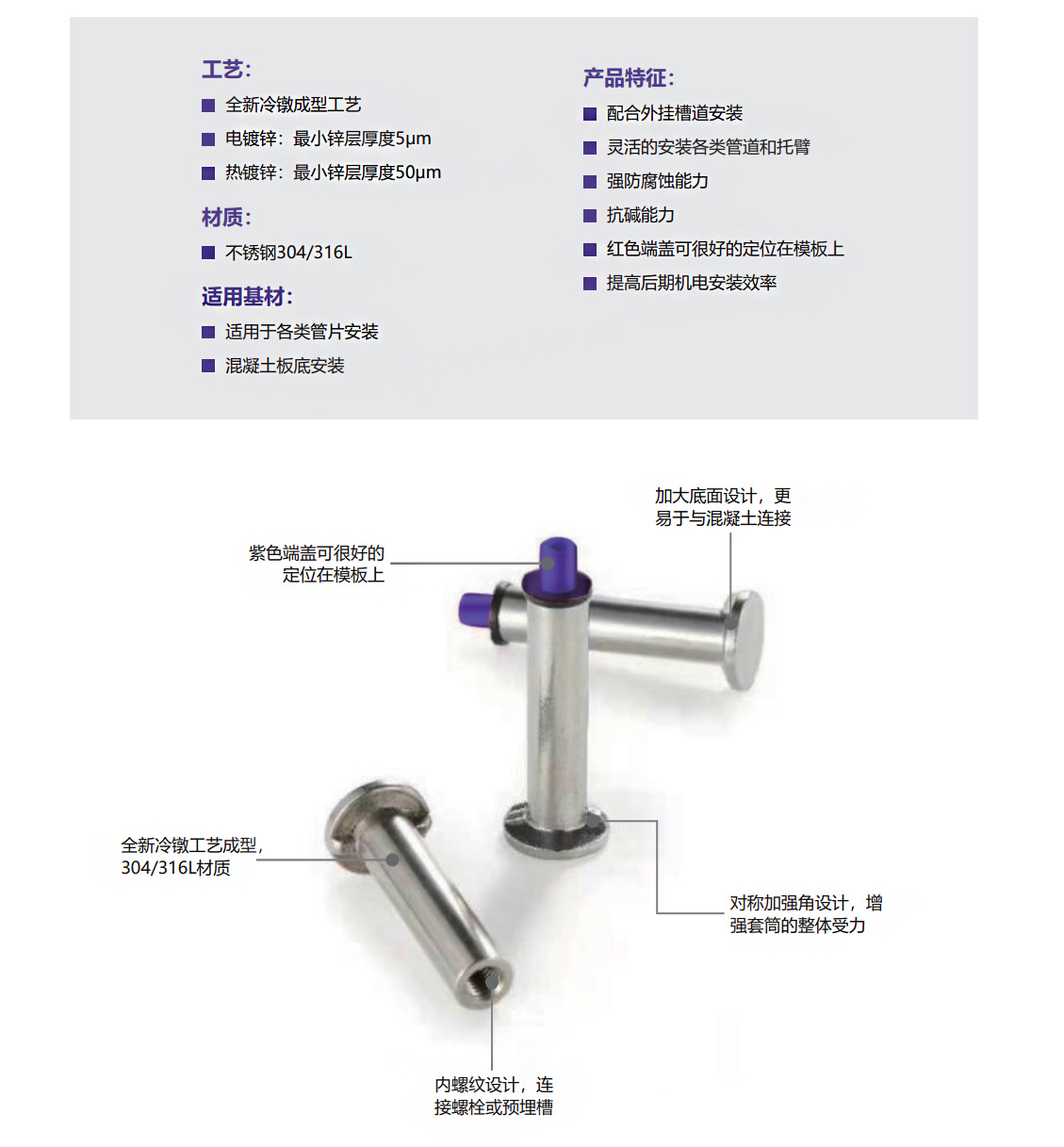

CAST-IN SLEEVE
预埋套筒
技术要求:
1、预埋套筒材料为不锈钢S31603(316L),材料应符合GB/T1591-2018、GB/T20878 2、预埋套筒表面不应有裂纹、斑点等影响产品性能及使用的缺陷; 3、预理套筒表面加工特殊封闭防腐层; 4、预埋套筒盐雾试验满足300h铜盐加速醋酸盐雾试验(CASS)或满足2400h中性盐雾试验(NSS)后,套筒表面不出 现红锈; 5、耐冲击性能:按GB/T1732-1993要求进行冲击试验,1kg重锤由50cm高度落下,防腐层不应出纹、皱纹及剥落现 象; 6、力学性能:预埋套筒的力学性能应达到GB/T30986-2014中70级要求,预埋在混凝土内的套筒进拉伸、剪切试验, 在荷载30kN的情况下,预埋套筒及周围混凝土均应完好; 7、疲劳性能:预埋在混凝土内的套筒进行疲劳试验,在荷载12kN、振幅±30%,疲劳循环200万次后螺纹保持完好,疲 劳试验后的拉、剪承载力≥28.5kN。 8、耐火性能:槽道、预埋套筒及其连接配件按照GB/T9978、1-2008要求,在承载力2.0kN,耐火90min条件下,承 载力不丧失;或按照GB/T26784-2011(RABT-ZTV升温曲线)要求,在承耐火时间120min条件下,承载力不丧失。
